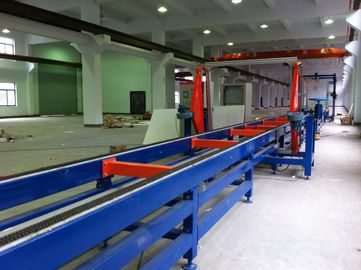

PLC 横の連続的な EPS の打抜き機、4M EPS の生産ライン
選択:
1.自動ワイヤー位置方式
2.自動消耗はシステムをリサイクルします
適用:
長い EPS のブロックの連続的な切断
利点:
記述:
全切れ目は次の通り構成されます:
1. Tilter （1） 2000mm の長さ、800mm の幅
2. チェーン コンベヤ（2） 8000mm の長さ、800mm の幅およびブロック ローディングのための集中操作
EPS 板。 それは SIEMENS インバーターによって運転されて SIEMENS AC モーターによって drived。
3. 横の切断のための横の切断の場所（3）。 要求されるにフォーム・ブロックを切ることを使用します
厚さ。ばねとの横の裁断機そして時制で取付けられています。 切断の電圧はある場合もあります
別の泡密度のための最もよい切断温度を得るために調節される。
4. 縦の切断のための縦の切断の場所（5）。 それは別の幅であるために EPS 板を切ることができます
双方の調整。
5. ローラー コンベヤー（6） 2000mm の長さ、ブロックの在庫のための 800mm の幅。
6. 要求された長さに EPS を切る切断場所（7）。 10kVA 変圧器は熱する使用です
ワイヤー。 切断の電圧は別の泡密度のための最もよい切断温度を得るために調節することができます。
それにローラー コンベヤー（8）の長さ 4500mm の幅 800mm がまたあります。
7. ローラー コンベヤー（9） 4000mm の長さ、ブロックの出力のための 1300mm の幅。
指定:
| モデル | 4m | |
| 制御システム | PLC | |
| 最高。 EPS のブロック | L4000*W1300*H1000mm | |
|
最高。 ワイヤーの数 |
横の切断の場所 |
40pcs |
| 縦の切断の場所 | 15pcs | |
| 場所を切ること | 20pcs | |
|
Min.切断の間隔 |
横 |
8mm |
|
切れます |
400mm |
|
|
切断の速度 |
0~3m/min （調節可能な） |
|
|
電気条件 |
380V、50Hz、3phases |
|
|
設置済み力 |
24kw |
|
|
全体寸法 |
L20500*W2500*H2950 mm |
|
|
重量 |
3280kgs |
|
完成品:
